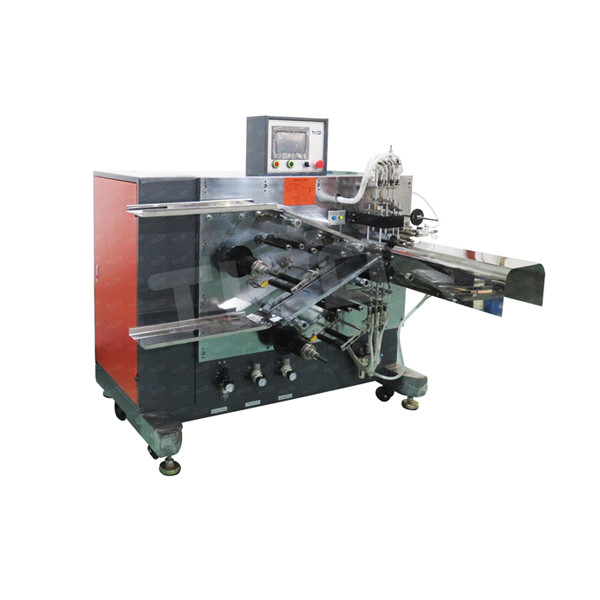

Mesin penggulung semi-otomatis untuk supercapacitor

Pambuka Singkat

Hal ini digunakan untuk silinder sel lilitan.memuat elektroda ke bagian penggulung, penggulung dengan pemisah, pita melekat dan pengungkapan akan selesai secara otomatis.

Fitur

●Struktur jarum tunggal diadopsi.

●Pemuatan manual, penggulung otomatis, tape otomatis melekat dan pengungkapan otomatis.

●Pita adesif ditempelkan secara horizontal (tape ujung tegak lurus ke telinga kutub), pita adesif datar,dan posisi pita perekat dapat dikontrol dengan tepat tanpa mengubah posisi.

●Kecepatan gulungan dapat disesuaikan.

●Ketegangan dapat disesuaikan.

Proses penggulung

a) Pre-winding separator: panjang separator pre-winding dapat disimpan dengan menggunakan proses pisau bergantian.

b) Tarik dalam elektroda negatif, mengarahkan elektroda negatif ke bagian berliku secara manual; Tarik dalam elektroda positif, mengarahkan elektroda positif ke bagian berliku secara manual;

c) Penggulung;

d) Stasiun transfer;

e) Pemisah pemotong, pita ujung dan bahan pengungkapan.

Parameter teknis

Persyaratan ukuran bahan

Keakuratan penggulung:

Ketika elektroda memenuhi kondisi berikut:

Toleransi lebar elektroda kurang dari ± 0,2mm; Kesalahan lentur "S" elektroda kurang dari

± 1 mm/500 mm;

Kesalahan bentuk menara pemisah kurang dari ± 0,2 mm;

Keakuratan gulungan dapat memenuhi persyaratan berikut: kesalahan penyelarasan pemisah kurang dari

± 0,5 mm; kesalahan keselarasan elektroda kurang dari ± 0,5 mm; keselarasan bagian produk jadi ± 0,5 mm.

Jaminan

Jaminan 1 tahun dengan masa pakai untuk mesin penggulung;

Jaminan 3 bulan untuk pin penggulung dan pemotong pemisah;

6 bulan untuk mata fotoelektrik.
